DJI

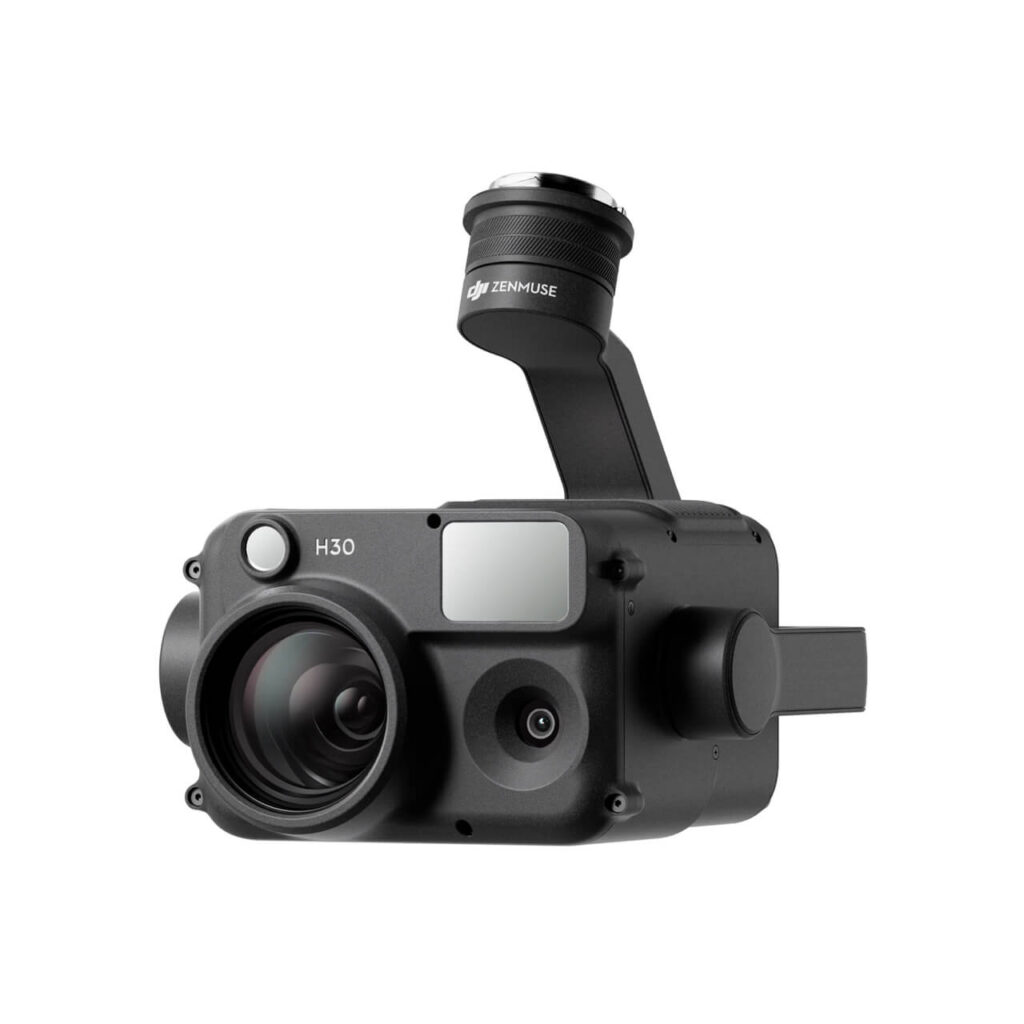

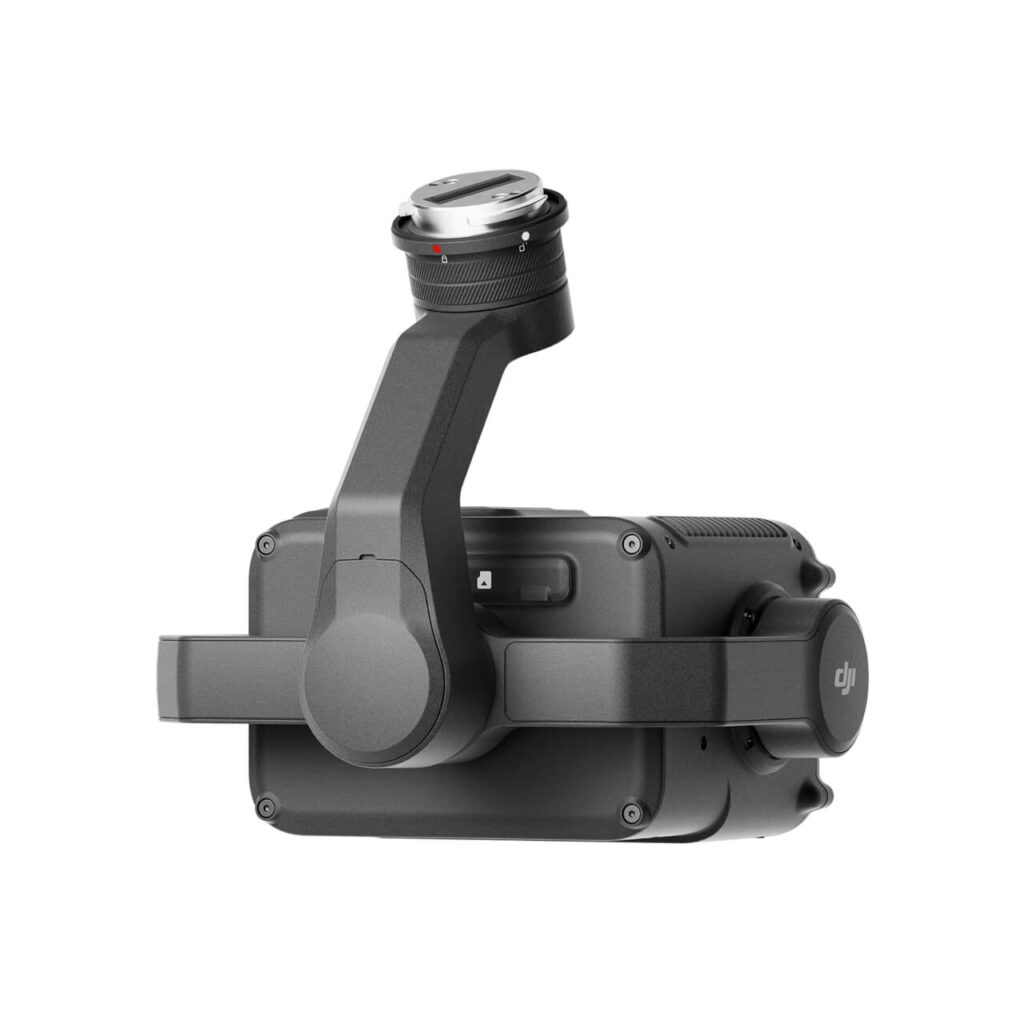

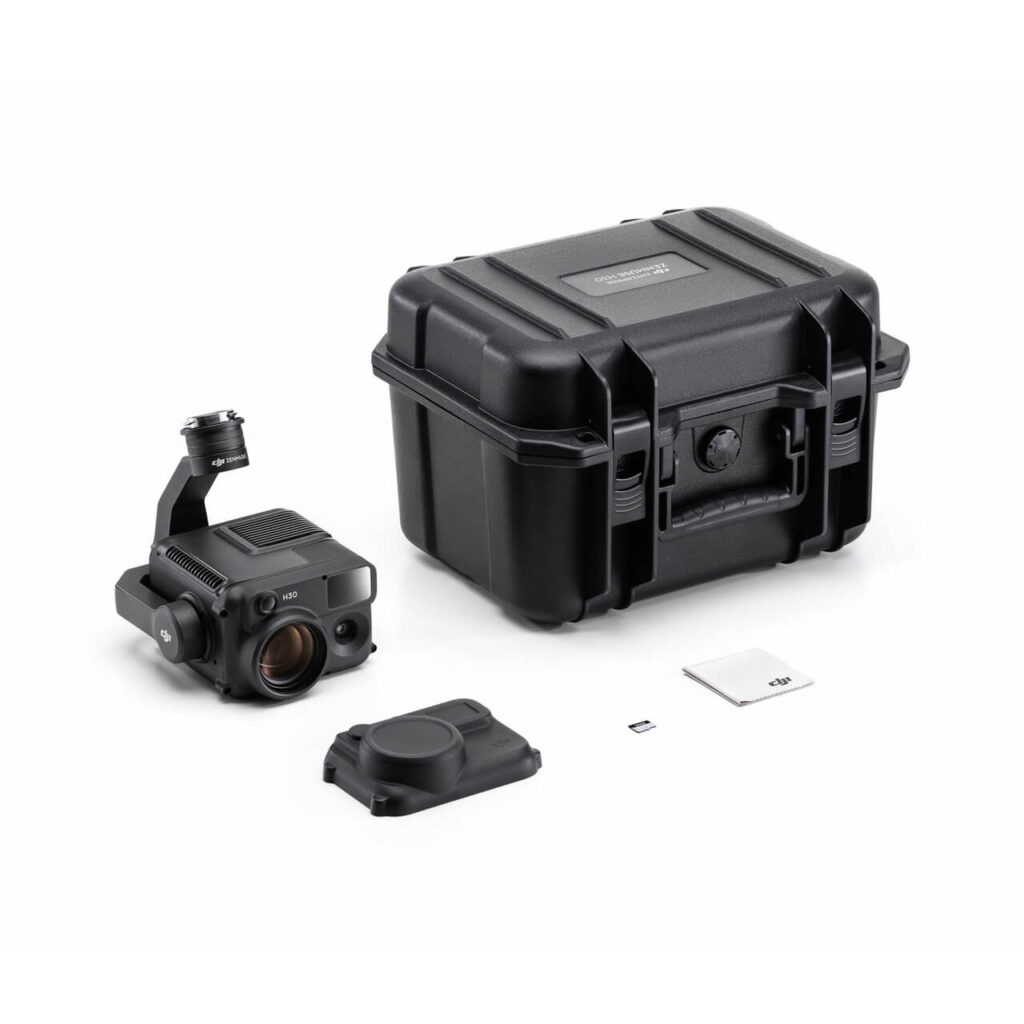

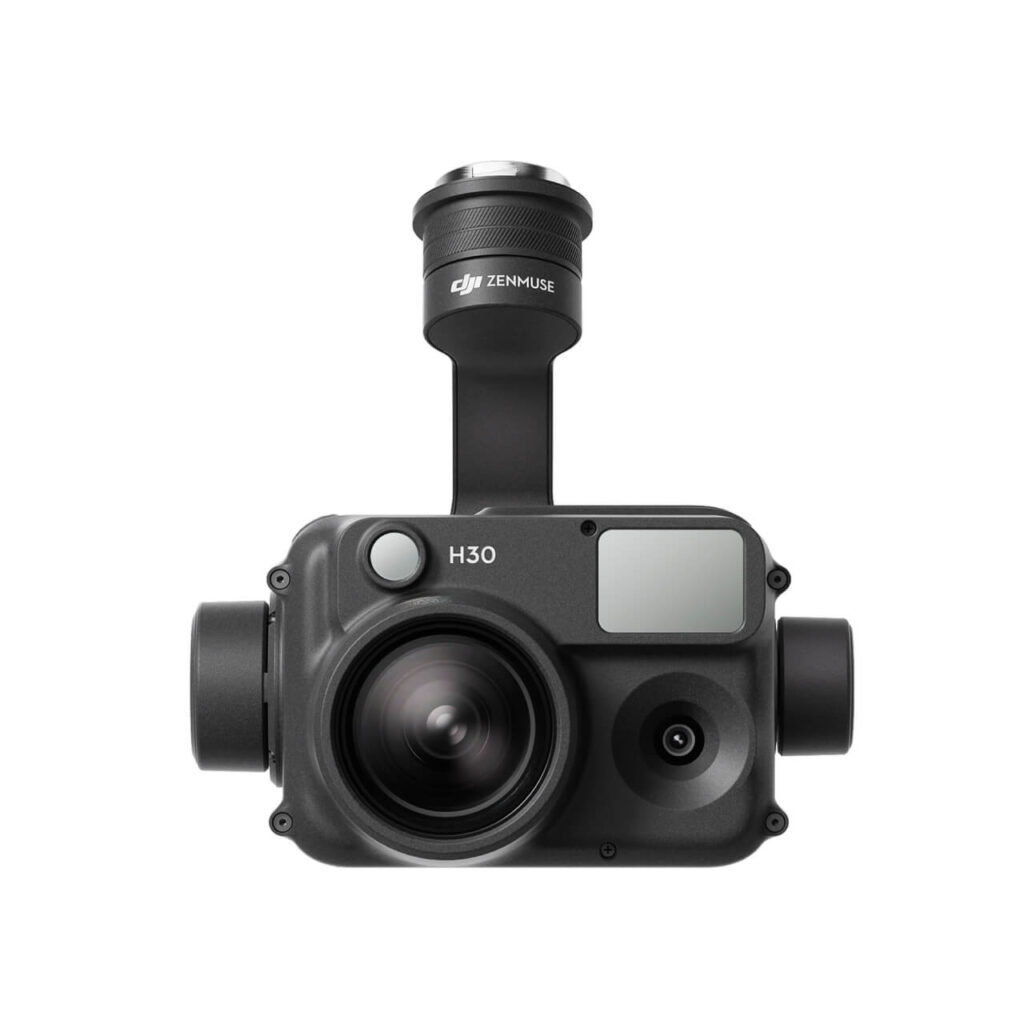

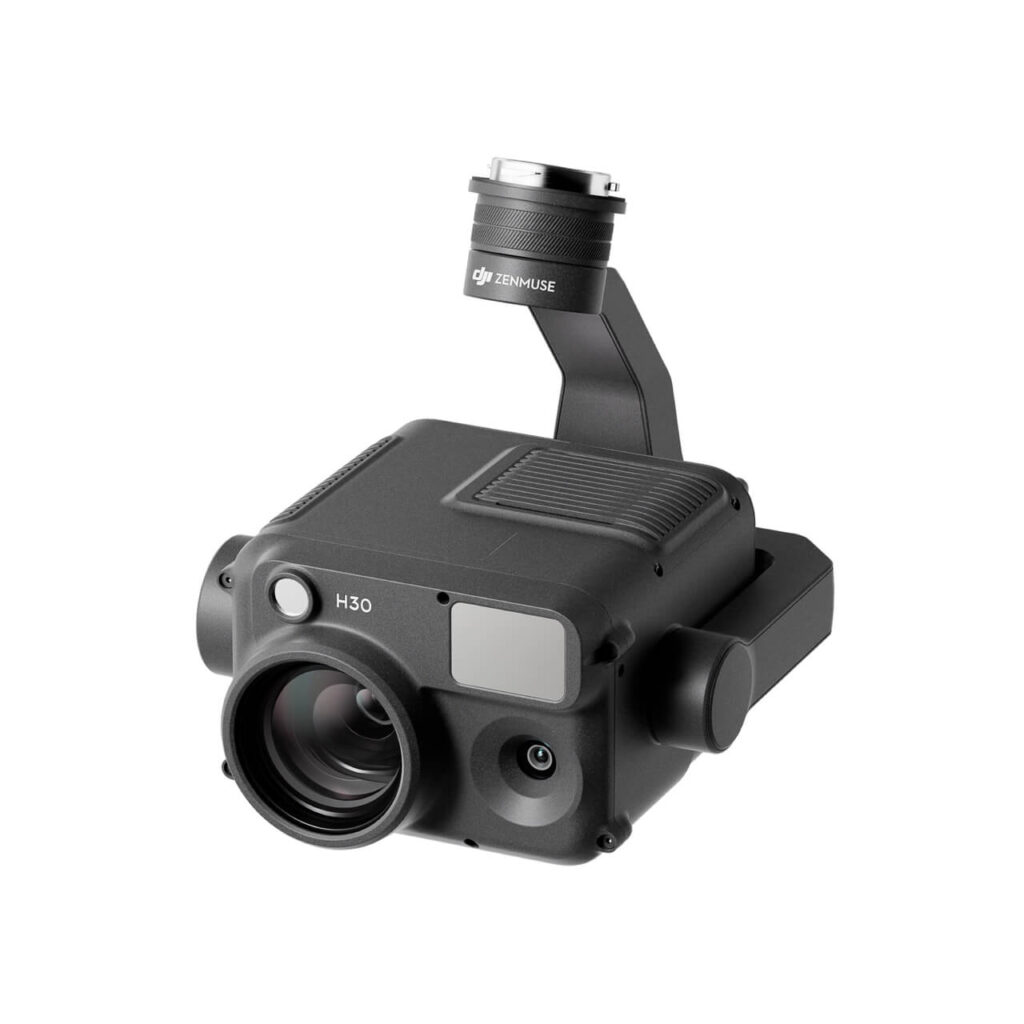

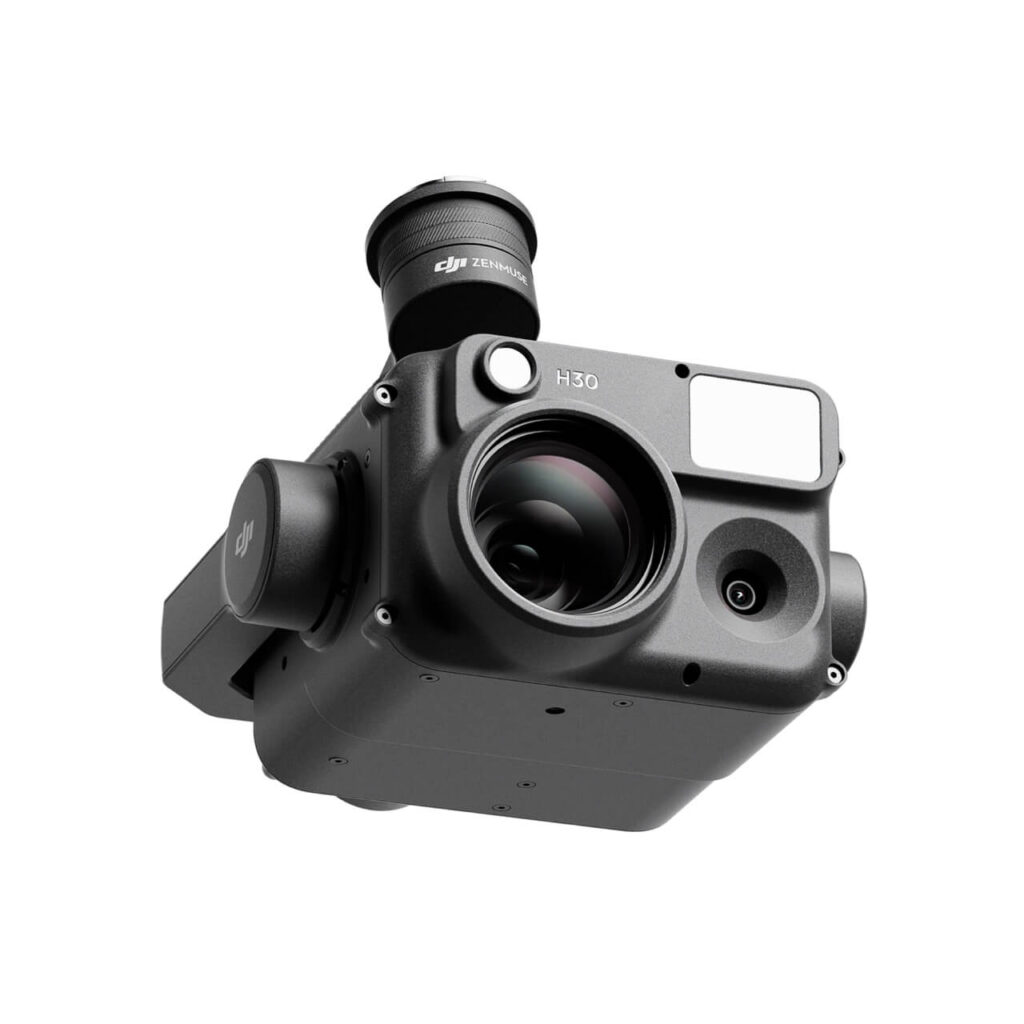

Zenmuse H30
La DJI Zenmuse H30 es una cámara de alto rendimiento diseñada para drones de la serie Matrice 300 y 350 RTK, ideal para operaciones industriales, de rescate, y cartografía aérea. Su tecnología avanzada incluye un zoom óptico híbrido de 34× y un zoom máximo de 400×, lo que permite capturar detalles precisos desde largas distancias.
Zenmuse H30 SERIES
Visión incomparable, día y noche
La emblemática Serie Zenmuse H30, multisensor y para todo tipo de climas, integra cinco módulos principales: una cámara gran angular, una cámara con zoom, una cámara térmica infrarroja, un telémetro láser y una luz NIR auxiliar. Mediante innovadores algoritmos inteligentes, revoluciona los estándares de percepción y de imagen, y trasciende las limitaciones de la visión, tanto de día como de noche. Por eso puede realizar fácilmente una amplia variedad de operaciones, que incluyen seguridad pública, inspecciones de infraestructuras energéticas, conservación de agua y gestión forestal.
Zoom óptico hasta 34× y zoom digital hasta 400×
La Serie Zenmuse H30 cuenta con una cámara con zoom de 40 MP de alta resolución que ofrece zoom óptico hasta 34× y zoom digital hasta unos increíbles 400×. En comparación con la generación anterior, [2] no solo observa a los objetivos desde mayores distancias, también captura más detalles.
Imágenes más estables desde la cámara con zoom
Con el último algoritmo de estabilización de imagen de DJI, la Serie Zenmuse H30 puede reducir eficazmente los temblores del metraje del teleobjetivo, para ofrecer imágenes estables y nítidas para inspecciones detalladas de líneas de alta tensión.
Telémetro láser a 3000 m máx.
El telémetro ofrece un rango hasta 2.5 veces mayor que en la generación anterior, [3] para capturar con precisión la información de la posición de los objetivos en un rango de 3 a 3000 m, [4] que incluye la distancia lineal desde la cámara, la altitud y las coordenadas GPS.
Permite visión nocturna a todo color
Cuando hay poca luz, tanto la cámara con zoom como la gran angular de la Serie Zenmuse H30 pueden cambiar al modo Escena nocturna para mejorar la calidad de la vista en directo y la grabación. Esto asegura precisión y eficiencia operativa por la noche para permitir operaciones ininterrumpidas del día a la noche.
Ofrece visión nocturna en blanco y negro e iluminación NIR
En el modo Escena nocturna, la Serie Zenmuse H30 admite luz IR para mejorar las imágenes infrarrojas e iluminación NIR. [5] Cambia la señal en directo a una imagen en escala de grises mediante la eliminación del filtro IR, por lo que incrementa el contraste entre las áreas iluminadas y sombreadas, lo que facilita la localización de los objetivos. Cuando se activa la luz NIR auxiliar, la cámara con zoom se puede beneficiar de puede aprovechar la iluminación NIR adicional, que es especialmente útil para operaciones nocturnas de observación de seguridad y de búsqueda y rescate.
Resolución de infrarrojos de 1280×1024
La cámara térmica infrarroja ofrece una resolución de 1280×1024, que cuadruplica la de la generación anterior, [6] con zoom digital hasta 32×. Esto permite disponer tanto de una vista general de toda la escena como de la capacidad de hacer zoom en áreas específicas. En niveles de zoom más altos, la Zenmuse H30T activa automáticamente una función de imagen infrarroja UHR (resolución ultraalta), [7] que garantiza que las imágenes infrarrojas se mantengan nítidas.
Modo de alta resolución: observación precisa
La Zenmuse H30T dispone de tres modos de ganancia de infrarrojos: el modo de alta ganancia para una medición de temperatura más precisa, el modo de baja ganancia para un mayor rango de medición de temperatura y el nuevo modo de alta resolución, [8] que es especialmente útil para observar objetos, personas o animales con pequeñas diferencias de temperatura, lo que lo hace muy práctico para operaciones de seguridad, emergencia y búsqueda y rescate.
Zoom simultáneo con cámaras de visión e infrarroja
La cámara con zoom y la cámara térmica infrarroja de la Zenmuse H30T admiten Vincular zoom, que permite a los operadores modificar conjuntamente la escala de la luz visible y de las imágenes térmicas y mantener el mismo punto de vista. Comparar los detalles de las imágenes en paralelo ayuda a ubicar más rápidamente al objetivo, lo que aumenta la eficiencia y ahorra esfuerzos.
Rango de medición de temperatura de −20 a 1600 °C (de −4 a 2912 °F)
Al instalar un filtro de densidad de infrarrojos, [9] la cámara térmica infrarroja puede medir temperaturas de hasta 1600 °C (2912 °F), el triple que la generación anterior. [10] Esto es particularmente útil para la extinción de incendios y las operaciones a altas temperaturas, ya que permite evaluar los cambios de temperatura de forma más eficaz y localizar los puntos calientes más rápidamente, aumentando la eficiencia en los rescates.
Captura inteligente: mejores imágenes
En el modo Captura inteligente, las cámaras con zoom y gran angular de la Serie Zenmuse H30 calculan automáticamente el brillo de la luz ambiental y el rango dinámico, y aplican algoritmos de imagen inteligentes. Esto garantiza fotos con transiciones naturales entre luces y sombras, y ricos detalles, incluso en entornos con alta dinámica, luz intensa o luz tenue.
Desempañamiento electrónico
Cuando hay mucha polución o la humedad atmosférica es alta, la cámara con zoom de la Serie Zenmuse H30 utiliza una nueva función de desempañamiento electrónico [11] para aumentar la nitidez de la imagen. Ofrece niveles altos y bajos de desempañamiento para adaptarse a distintos entornos y requerimientos operativos.
Protección de ingreso IP54
Con un índice IP54 de resistencia al polvo y al agua, [12] la Serie Zenmuse H30 puede funcionar de forma segura y fiable, incluso en condiciones operativas adversas.
Temperatura de funcionamiento de −20 a 50 °C (−4 a 122 °F)
La Serie Zenmuse H30 está diseñada para funcionar en un rango de temperatura de −20 a 50 °C (−4 a 122 °F), para cubrir las necesidades operativas en todo tipo de climas.
Admite pregrabación
Todas las cámaras de la Serie Zenmuse H30, incluidas las cámaras con zoom, gran angular y térmica infrarroja, admiten pregrabación. Pueden conservar el metraje desde 10, 15 o 30 segundos antes de que comience la grabación formal, para garantizar una grabación más completa y capturar información clave que de otra forma podría perderse rápidamente.
General
- Nombre del productoSerie Zenmuse H30
- Dimensiones170 × 145 × 165 mm (la. × an. × al.)
- Peso920 ± 5 g
- PotenciaH30: 26 W
H30T: 28 W
- Índice de protección de entradaIP54
En condiciones de laboratorio controladas, puede alcanzar un índice de protección IP54 conforme a la norma IEC60529. El índice de protección de ingreso IP no es efectivo permanentemente y puede disminuir debido al desgaste del producto.
- Aeronave compatibleMatrice 300 RTK (requiere DJI RC Plus)
Matrice 350 RTK
Entorno
- Temperatura de funcionamientoDe −20 a 50 °C (de −4 a 122 °F)
- Temperatura de almacenamientoDe −20 a 60 °C (de −4 a 140 °F)
Estabilizador
- Sistema de estabilización3 ejes (inclinación, rotación, paneo)
- Intervalo de vibración angularVuelo estacionario: ±0.002°
Vuelo: ±0.004°
- MonturaDJI SKYPORT desmontable
- Rango mecánicoInclinación: de −132.5° a +73°
Rotación: ±60°
Paneo: ±328°
(Límite estructural, rango no controlable)
- Rango controlableInclinación: de −120° a +60°
Paneo: ±320°
- Modo de funcionamientoSeguimiento/Libre/Recentrar
Cámara con zoom
- SensorCMOS de 1/1.8 pulgadas; píxeles efectivos: 40 MP
- ObjetivoDistancia focal real: 7.1-172 mm (distancia focal equivalente: 33.4-809.3 mm)
Apertura: f/1.6-f/5.2
DFOV: 66.7°-2.9°
- Modo de enfoqueMF, AFC, AFS
- Modo de exposiciónManual, Automático
- Compensación de exposición±3.0 (incrementos de 1/3)
- Modo de mediciónMedición puntual, medición media
- Bloqueo de AECompatible
- Velocidad del obturador electrónico1/8000-2 s
- Rango de ISONormal: 100-25 600
Escena nocturna: 100-819 200
- Resolución de vídeoNormal: 3840×2160 a 30 fps, 1920×1080 a 30 fps
Escena nocturna: 1920×1080 a 25 fps, 1920×1080 a 15 fps, 1920×1080 a 5 fps
- Formato de vídeoMP4
- Subtítulos de vídeoCompatible
- Estrategia de códec y tasa de bits de vídeoH.264, H.265
CBR, VBR
- Tamaño máximo de fotografía7328×5496, 3664×2748
- Formato de fotografíaJPG
Cámara gran angular
- SensorCMOS de 1/1.3 pulgadas; píxeles efectivos: 48 MP
- ObjetivoDistancia focal real: 6.72 mm (distancia focal equivalente: 24 mm)
Apertura: f/1.7
DFOV: 82.1°
- Modo de enfoqueMF, AFC, AFS
- Modo de exposiciónManual, Automático
- Compensación de exposición±3.0 (incrementos de 1/3)
- Modo de mediciónMedición puntual, medición media
- Bloqueo de AECompatible
- Velocidad del obturador electrónico1/8000-2 s
- Rango de ISONormal: 100-25 600
Escena nocturna: 100-409 600
- Resolución de vídeoNormal: 3840×2160 a 30 fps, 1920×1080 a 30 fps
Escena nocturna: 1920×1080 a 25 fps, 1920×1080 a 15 fps, 1920×1080 a 5 fps
- Formato de vídeoMP4
- Subtítulos de vídeoCompatible
- Estrategia de códec y tasa de bits de vídeoH.264, H.265
CBR, VBR
- Tamaño máximo de fotografía8064×6048, 4032×3024
- Formato de fotografíaJPG
Cámara térmica infrarroja (H30T)
- TermógrafoMicrobolómetro VOx no refrigerado
- ObjetivoDistancia focal: 24 mm (distancia focal equivalente: 52 mm)
Apertura: f/0.95
DFOV: 45.2°
- Zoom digital equivalente32×
- Resolución de vídeo1280×1024 a 30 fps
- Formato de vídeoMP4
- Subtítulos de vídeoCompatible
- Estrategia de códec y tasa de bits de vídeoH264, H265
CBR, VBR
- Resolución de foto1280×1024
- Formato de fotografíaR-JPEG
- Distancia entre píxeles12 μm
- Banda espectral8-14 μm
- Diferencia de temperatura equivalente al ruido (NETD)≤50 mk a f/1.0
- Método de medición de temperaturaMedición de punto, medición de área, medición de temperatura en punto central
- Rango de medición de temperaturaAlta ganancia: de –20 a 150 °C (de –4 a 302 °F), de –20 a 450 °C (de –4 a 842 °F) (con filtro de densidad infrarrojo)
Baja ganancia: de 0 a 600 °C (de 32 a 1112 °F), de 0 a 1600 °C (de 32 a 2912 °F) (con filtro de densidad infrarrojo)
- Alerta de temperaturaCompatible
- Protección contra quemaduras solaresCompatible
- FFCAuto, Manual
- PaletaBlanco vivo, Negro vivo, Tinte, Hierro rojo, Arco iris 1, Arco iris 2, Médico, Ártico, Fulgurita, Hierro caliente
Telémetro láser
- Longitud de onda905 nm
- Rango de medición3-3000 m
Rango para objetos comunes: praderas: 2000 m; bosques: 1900 m; superficies de carreteras: 1700 m*
El rango de medición puede variar según el material y la forma del objeto que se prueba, así como el impacto del ángulo del estabilizador, la luz ambiental y las condiciones meteorológicas, como con lluvia o niebla. Si un pulso de láser alcanza varios objetivos, su energía se dispersa, lo que puede reducir la distancia medible.
* Condiciones de prueba: Objetivo de superficie plana, tamaño del objetivo superior al diámetro del rayo láser, visibilidad atmosférica de 23 km (rango más corto en condiciones claras comparado con condiciones nubosas), el láser incide en un ángulo oblicuo (con un ángulo de incidencia de aprox. 0.2 radianes).
- Precisión de la medición≤500 m: ±(0.2 m + distancia de medición × 0.15 %)
>500 m: ±1.0 m
- Tamaño del punto láserA 100 m: aprox. 50 × 450 mm
A 1000 m: aprox. 450 × 4500 mm
- Nivel de normativa de seguridadClase 1
- Límite de emisión accesible (AEL)260 nJ
- Apertura de referencia18 mm
- Potencia máxima de emisión de pulsos de láser en 5 nanosegundos52 W
Luz NIR auxiliar
- Longitud de onda850 nm
- Campo de visión4.6 ± 0.6° (circular)
- Nivel de normativa de seguridadClase 1
- Rango de iluminaciónA 100 m: círculo de aprox. 8 m de diámetro
Funciones especiales
- Zoom óptico híbrido34×
- Zoom máximo400×
- Vincular zoomCompatible
- Hacer clic para apuntarCompatible
- Foto con cuadrícula de alta resoluciónCompatible
- Escena nocturnaCompatible
- Marca temporalCompatible
- Captura inteligenteCompatible
- Pregrabación de vídeoCompatible
- Imagen infrarroja UHRCompatible
Almacenamiento de datos
- Tarjetas microSD compatiblesSe requiere U3/Clase 10/V30 o superior, o usar una tarjeta de memoria de la lista de recomendadas.
- Sistema de archivo compatibleexFAT
- Tarjetas microSD recomendadasMicroSDXC Lexar 1066x V30 A2 64 GB/128 GB/256 GB/512 GB
MicroSDXC Kingston CANVAS GO! Plus V30 A2 64 GB/128 GB/256 GB/512 GB
Zenmuse H30 ofrece la función Código de seguridad. En DJI Pilot 2, ve a Datos y privacidad y establece el código para codificar la tarjeta microSD instalada en la cámara. Descarga DJI Decrypt Tool del sitio web oficial de DJI para descodificar la tarjeta microSD en un ordenador Windows y acceder al contenido de la tarjeta.
Software de posprocesado
- Software de cartografíaDJI Terra, DJI FlightHub 2
- Software de análisis de infrarrojosDJI Thermal Analysis Tool 3
